09-01 Компьютерные системы управления механикой сцены TTS IntelliMech

    Современная компьютерная система управления механикой сцены позволяет реализовать все возможности сценической механики и практически любые сценографические требования постановщика.

        Компьютерная система управления механикой сцены значительно сокращает время на подготовку и смену декораций, обслуживание сценических механизмов, снижает риск ошибок при работе системы в подготовительном и постановочном периодах эксплуатации.

Основные характеристики системы IntelliMech:

  • Ручное и полуавтоматическое управление
  • Автоматическое управление механизмами системы по заранее сохранённому сценарию с возможностью оперативного регулирования его выполнения
  • Управление по положению, скорости, времени каждым механизмом и/или группами механизмов
  • Точное позиционирование каждого механизма
  • Точная регулировка скорости без потери момента во всём диапазоне регулирования от 0 до 100%
  • Возможность реализовывать «сложные движения»: работа механизмов по сложным пересекающимся траекториям
  • Возможность задавать «зоны безопасного движения» механизмов с учётом габаритов декораций
  • Управление комплексом механооборудования с нескольких «главных» компьютерных пультов, локальных пультов, пультов радиоуправления
  • Несколько уровней доступа пользователей (разработчик/администратор/ оператор/технический работник);
  • Полное двойное «горячее» резервирование сервера, готовность архитектуры системы под стандарт SIL3
  • Cвязь с разработчиками по GSM или Internet для оперативной диагностики системы
  • Использование осевых контроллеров TTS серии DCS, преобразователей частоты Omron MX2 или Mitsubishi FX2, автоматики лучших производителей

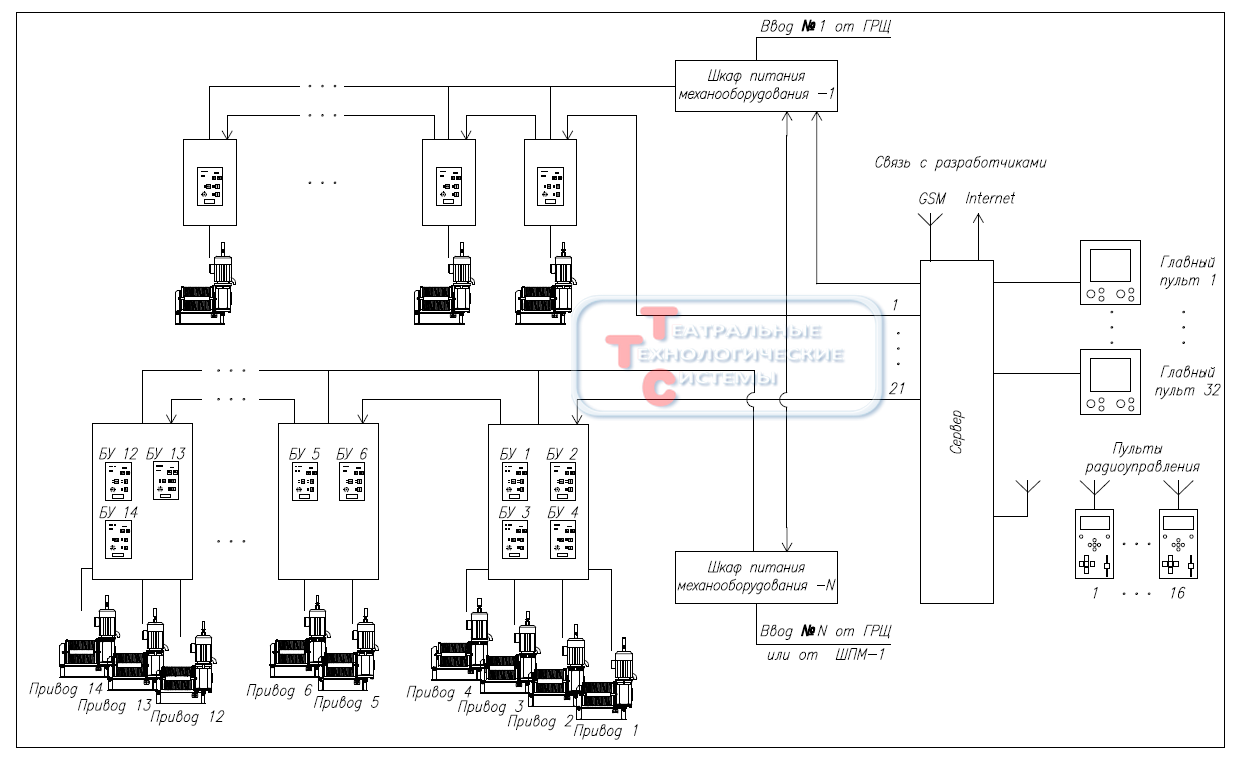

      Типовая функциональная схема

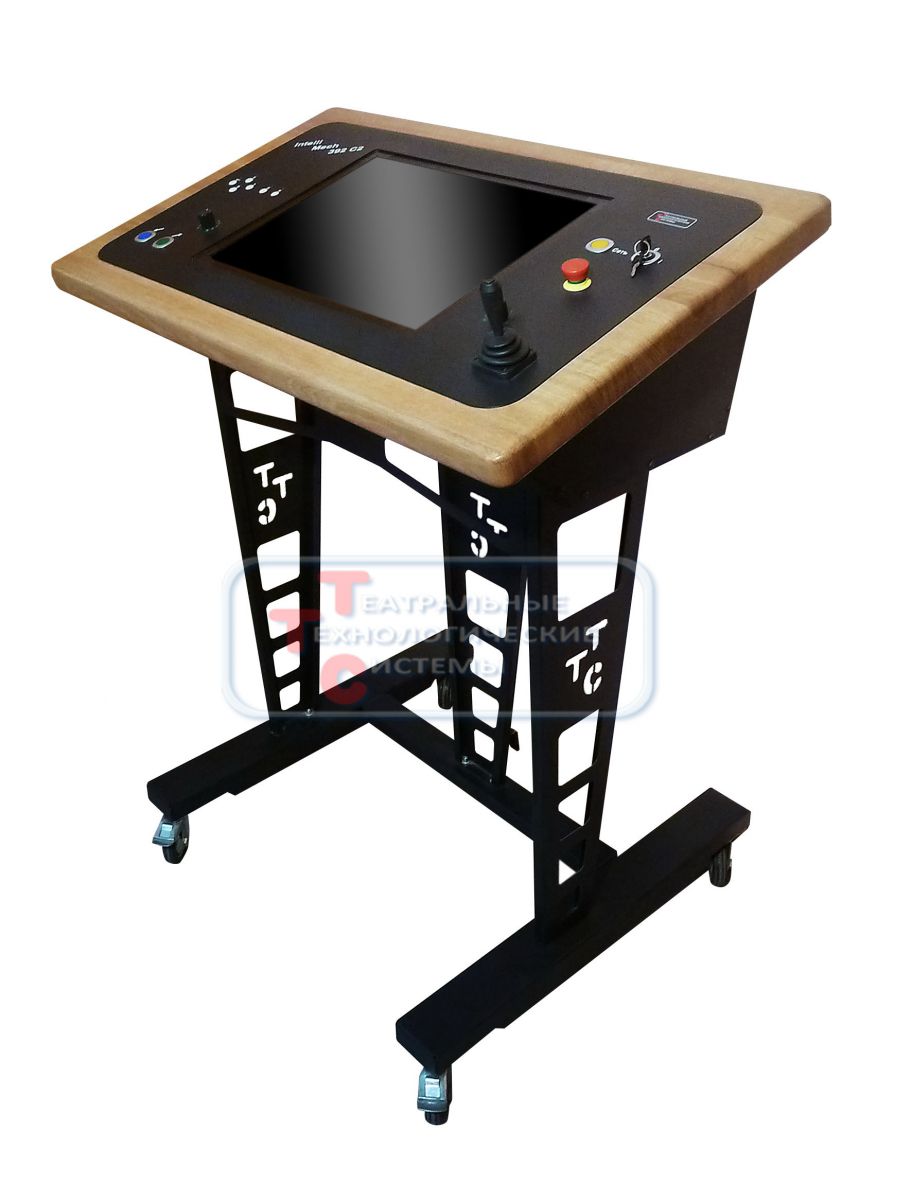

Пульты управления

Компьютерные пульты управления механикой сцены позволяют управлять всеми механизмами как по отдельности, так и группами в ручном, полуавтоматическом и автоматическом режимах.

Отображение телеметрической информации от датчиков позволяет осуществлять мониторинг текущего состояния приводов и всей системы в комплексе в режиме реального времени. Предусмотрена защита от несанкционированного доступа, сервисные функции.

Опционально в пульт встраивается система видеонаблюдения за механизмами на 1-8 HD видеокамер и абонентское устройство дуплексной служебной связи.

Используется современная и надежная элементная база, контроллеры и электронные компоненты нашего производства.

Удобное и интуитивно понятное программное обеспечение проходит адаптацию под конкретный объект и требования Заказчика, выполняются 2D и 3D динамические модели для удобной визуализации процессов.

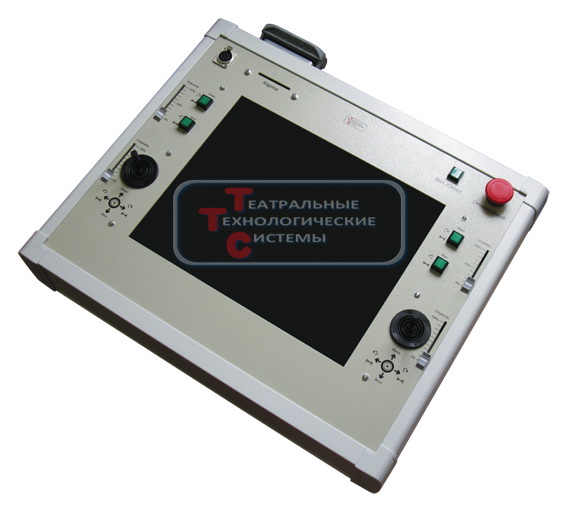

Стандартные пульты для систем управления серий IntelliMech 392 и IntelliMech 586

  • сенсорный 19-дюймовый дисплей высокого разрешения
  • подключение 1 или 2 информационных дисплеев
  • надежные промышленные одно- или многокоординатные джойстики с «кнопкой безопасности», многофункциональные энкодеры с индикацией
  • ключ контроля доступа (возможно использование бесконтактной карты)
  • кнопка аврийной остановки
  • кнопки быстрого доступа к функциям редактирования спектакля
  • кнопки быстрого доступа к различным функциям
  • встроенные блоки видеонаблюдения HD-качества и технологической связи (опция)

  Для управления отдельными системами механики или по заданию Заказчика изготавливаются пульты в различных корпусах, с необходимым количеством и размером сенсорных и информационных дисплеев, органов управления, дополнительных кнопок быстрого доступа к функциям и т.д.





Пульты радиоуправления

Сервисный пульт радиоуправления предназначен для настройки и управления сценическими механизмами.
Поддержка связи с несколькими радиоприёмниками KIOR MRx16 для гарантированной связи. Частота радиопередачи данных 433 МГц.
Гарантированная дальность связи 100 м. Элемент питания: встроенный литий-ионный аккумулятор. Зарядное устройство 5В, 1А входит в комплект.

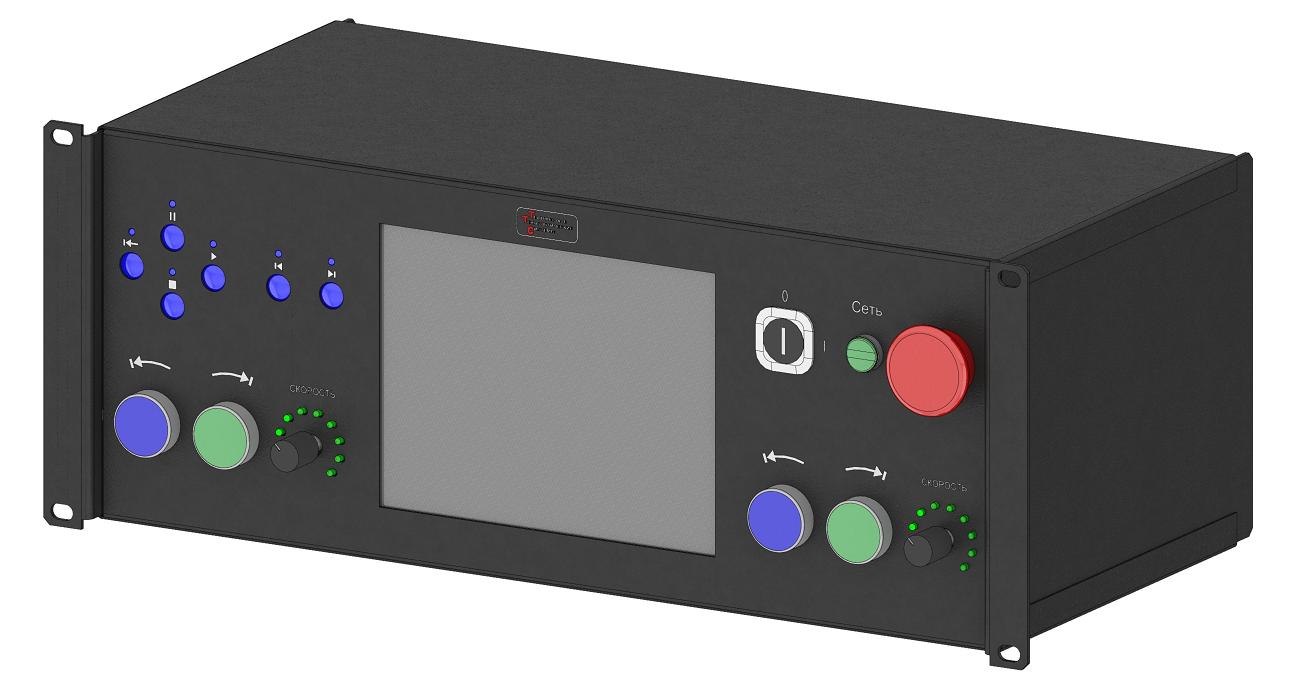

Пульт управления вращающимся кругом и кольцом

Компьютерный пульт управления кругом и/или кольцом это компактная версия полноценного компьютерного пульта. Пульт имеет сенсорный экран с диагональю 8 дюймов, которого вполне достаточно для отображения состояния одного или двух механизмов. При помощи пульта возможно управление механизмами в ручном  и полуавтоматическом режимах. Отображение телеметрической информации от датчиков позволяет осуществлять мониторинг текущего состояния приводов в режиме реального времени. Предусмотрена защита от несанкционированного доступа, группа кнопок быстрого доступа к различным функциям пульта.

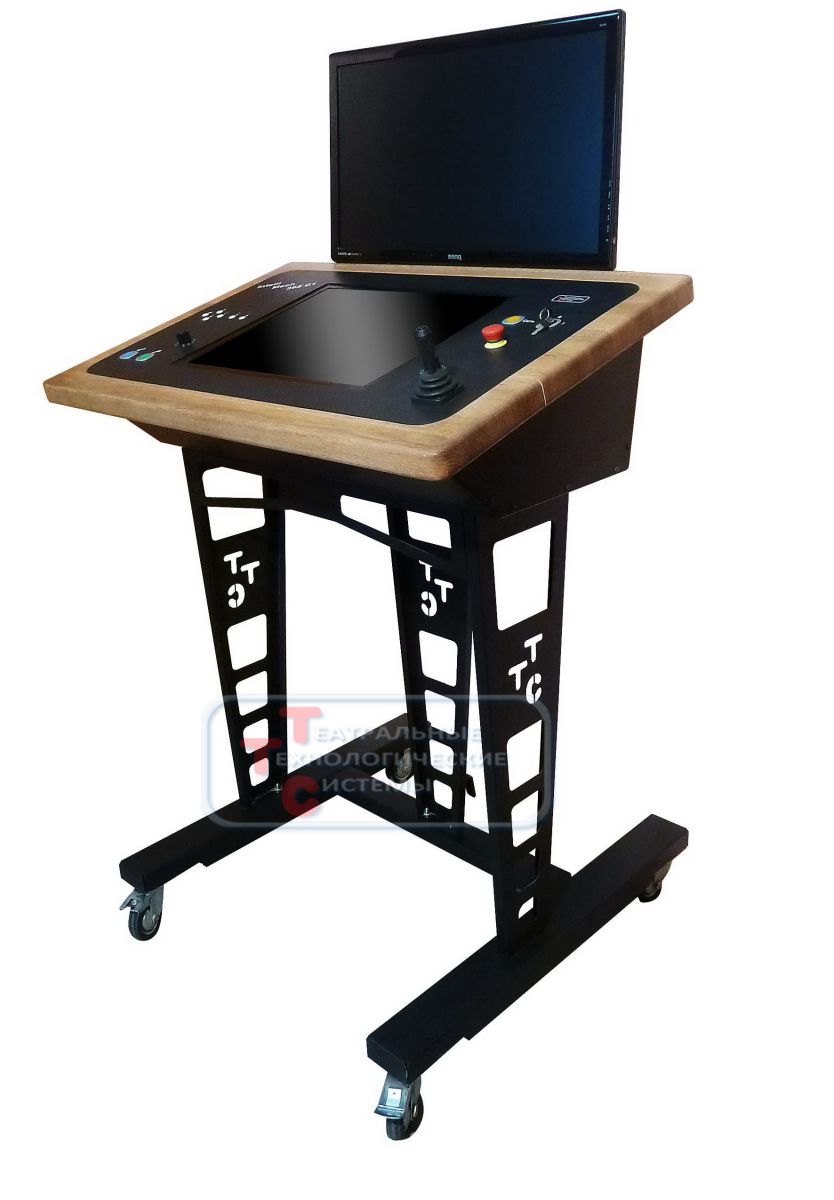

Благодаря компактным размерам пульт может быть установлен в пульт помощника режиссера или быть в самостоятельном исполнении на передвижной рэк-стойке. Существует версия пульта в настольном/настенном корпусе.

Пульт может быть применен как главный пульт управления механикой для объектов с небольшим количеством механизмов

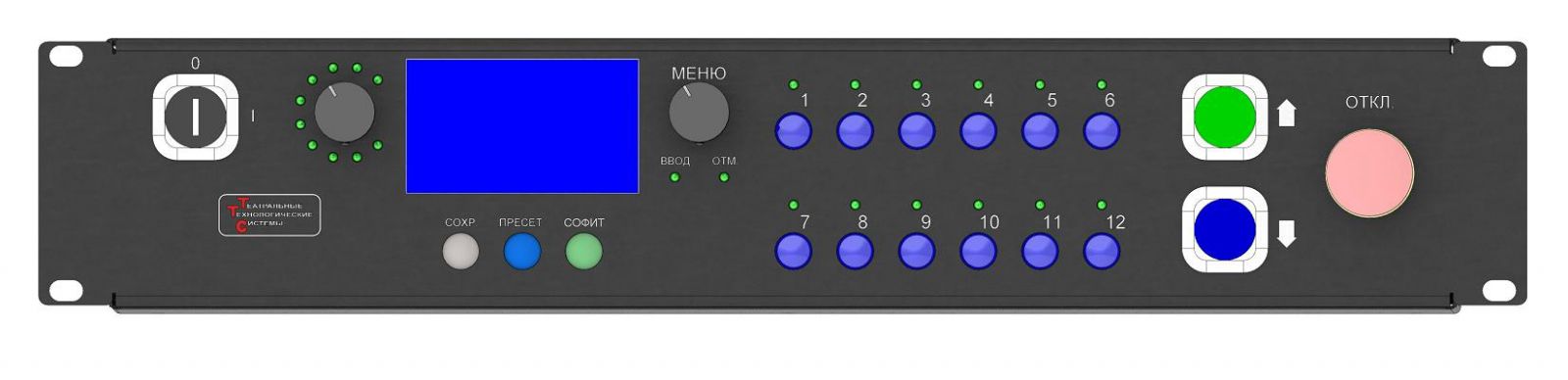

Пульт управления софитами

Удобный и простой пульт для оперативной работы монтировщиков. Может использоваться как в составе компьютерной системы управления для управления отдельными механизмами, так и самостоятельно для небольших объектов, где нужна точность позиционирования механизмов и удобство в работе.

  • ручное и полуавтоматическое управление 12 механизмами
  • точное позиционирование
  • 11 пресетов положений механизмов
  • простой и удобный интерфейс, индикация состояния механизмов
  • быстрое включение пульта
  • защита от несанкционированного доступа
  • рэковый или настенный/настольный корпус

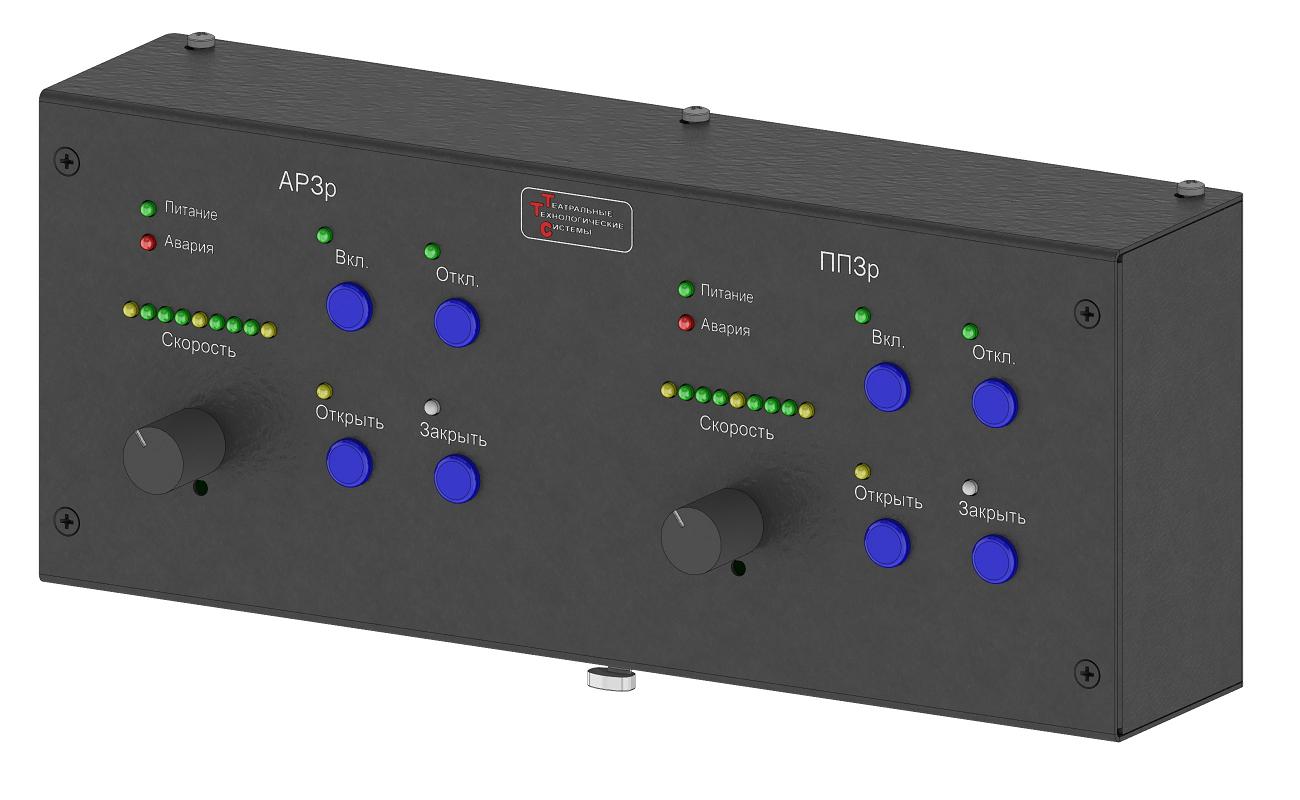

Цифровые пульты управления

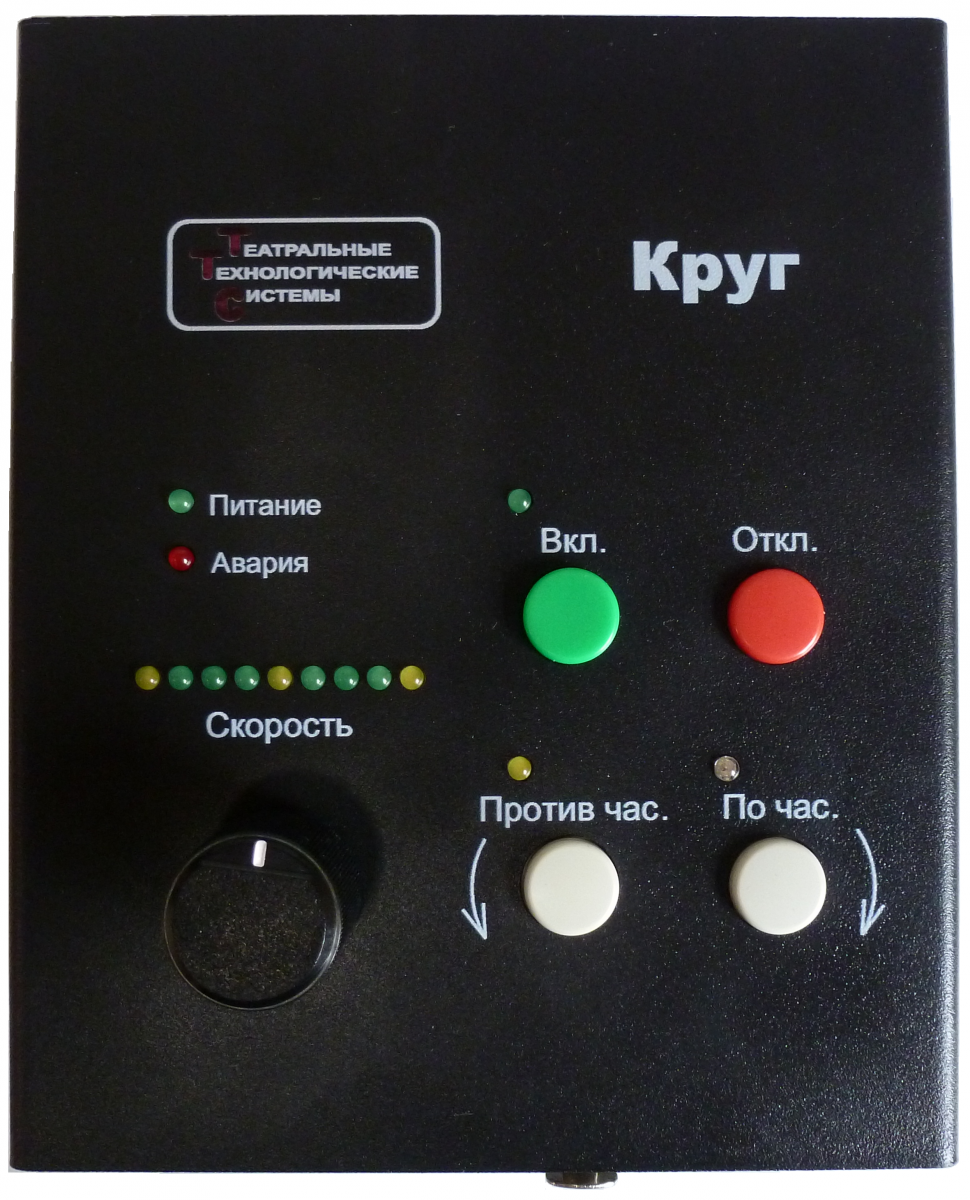

Применяются для ручного управления отдельными механизмами: занавесами, подъемами, вращающимися кругами и т.д. Возможно подключение нескольких пультов к одному механизму.

Изготавливаются в различных корпусах.



  • быстрое включение пульта
  • питание по линии управления (не требуется питание 220В)
  • возможность последовательного включения до 32 пультов
  • включение и выключение привода, движение привода, регулировка скорости
  • индикация состояния конечных выключателей, аварии
  • компактность, изготовление в различных конфигурациях и с различными органами управления



Сервер

Центральный сервер системы управления механикой сцены.

  • Полностью дублированная система с горячим резервированием и резервированием данных
  • Систсема бесперебойного питания
  • GSM и/или Internet связь с разработчиками для оперативной диагностики системы
  • Отдельная линия обработки кнопок аварийного отключения
  • Подключение до 6 компьютерных пультов и до 32 цифровых
  • Подключение по 16 линиям до 16 шкафов управления на каждую (всего 256). Возможно расширение количества линий: 32, 48 и т.д.
  • Исполнение

        -  шкаф 1500х900х300, IP-54, для установки внутри сценической коробки или в «грязных» помещениях;

        -  типовой шкаф 40U Rack 19” для установки в машинных залах, пультовых, серверных комнатах.

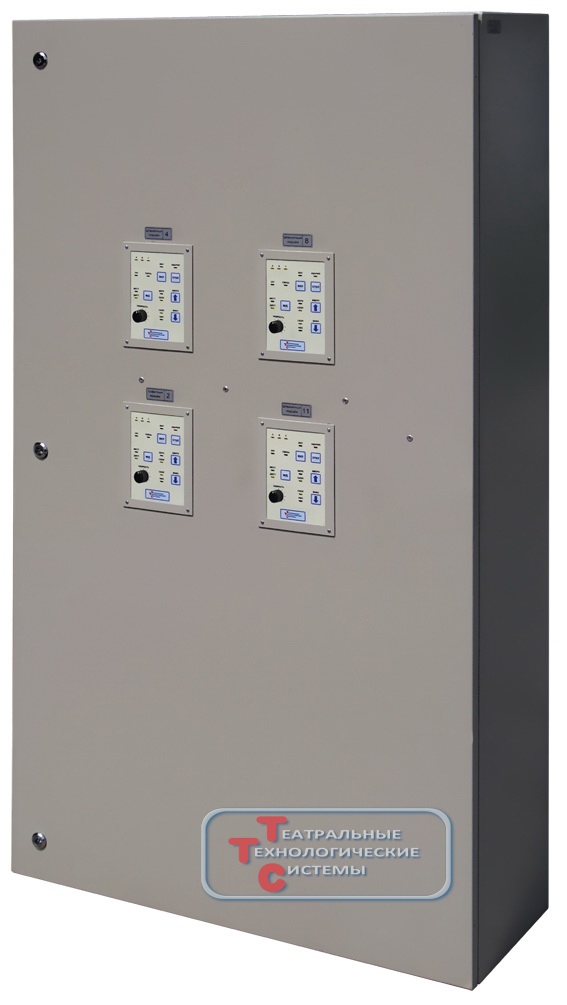

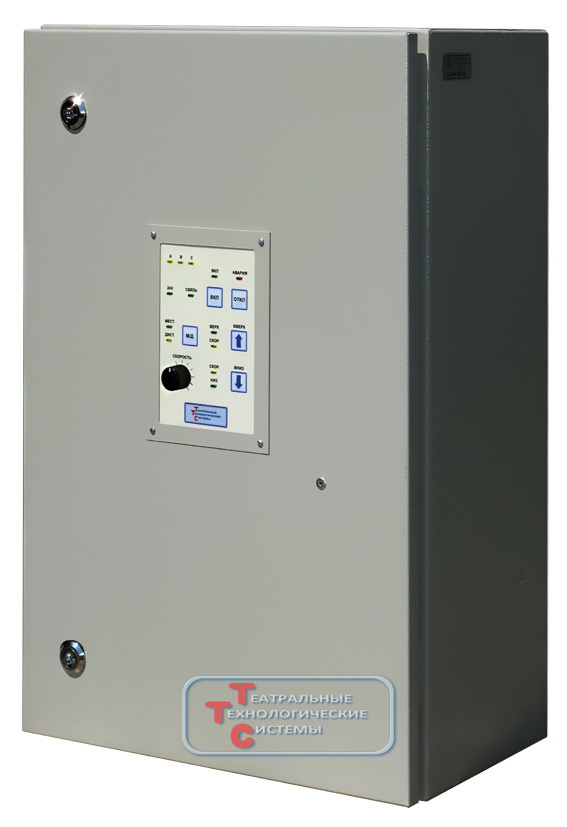

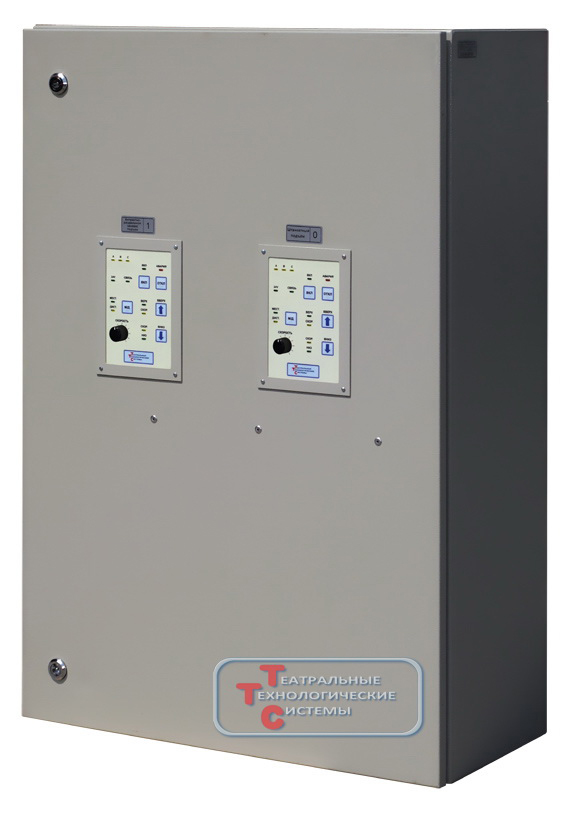

Шкафы управления механизмами

Шкаф управления обеспечивает дистанционное управление и контроль функционирования лебёдки, привода сценического механизма.

Шкафы управления могут быть изготовлены как индивидуальные, для каждой лебедки отдельно, так и групповые, по несколько блоков управления в одном шкафе.

Все компоненты шкафов – только высшего качества и надёжности. Шкафы после сборки проходят контроль качества и полную проверку работоспособности во всех режимах под нагрузкой.

  • Управление лебедками с мощностью мотора от 0,4 до 55,0 кВт (выше – по запросу)
  • Применение осевых контроллеров TTS DCS/S-2.2
  • Применение преобразователей частоты Omron MX2 и Mitsubishi FX2
  • Применение автоматики лучших производителей: ABB, Finder  и др.
  • Применение быстродействующих тормозных резисторов
  • Обмен данными c сервером по интерфейсу RS485
  • Обработка сигналов всех датчиков лебедки и командаппарата
  • Отдельная линия аварийного останова
  • Пульт местного управления
  • Встроенная внутренняя подсветка и розетка 220В с защитой
  • Исполнение: применение корпусов в зависимости от решаемых задач

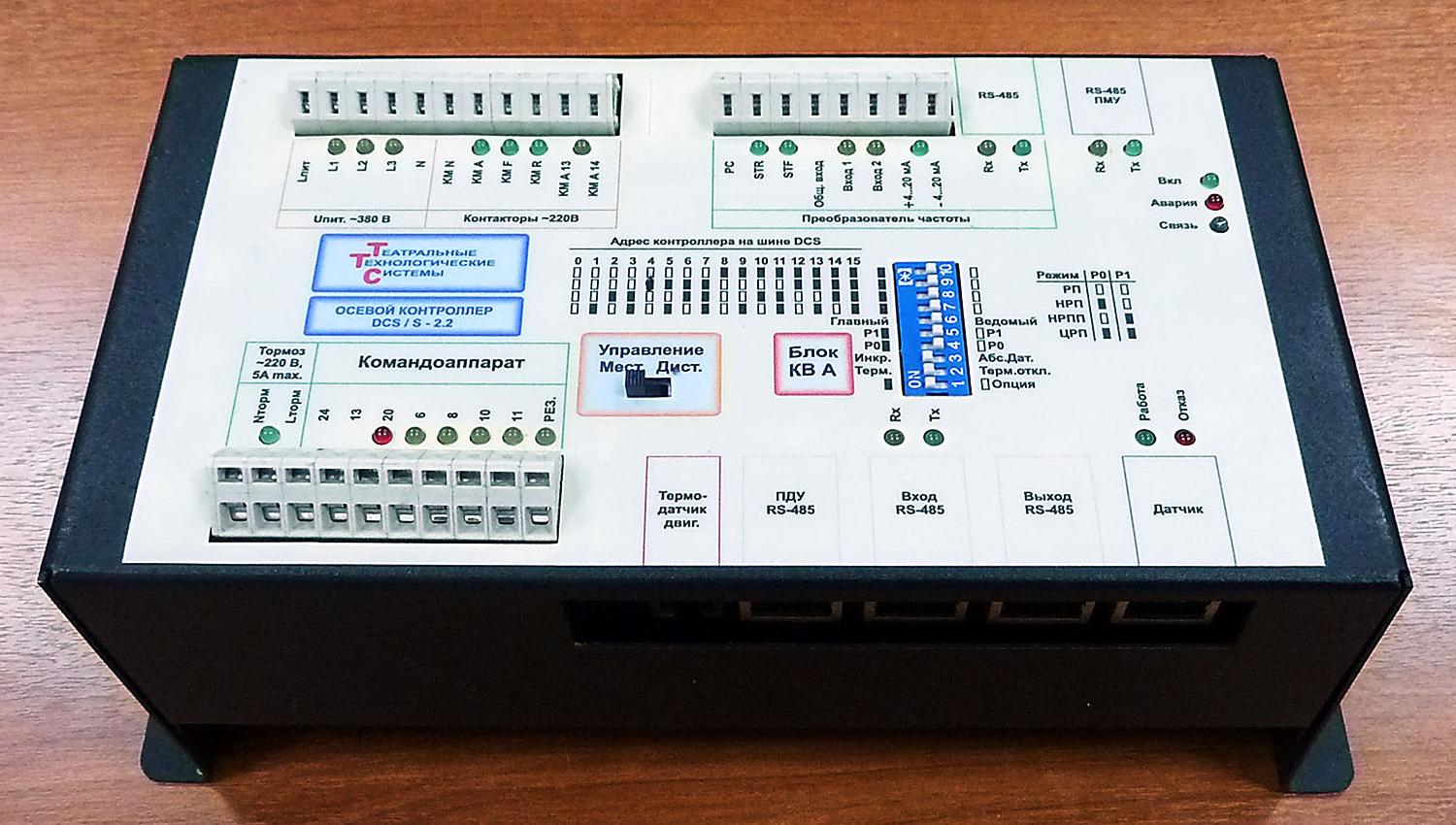

Осевой контроллер TTS DCS/S-2.2

Специализированный осевой контроллер DCS/S-2.2 разработан с учётом всех требований безопасности, а также высокой технологичности сборки шкафов управления.

Схемотехника контроллеров включает в себя всю слаботочную автоматику электропривода, схемы обработки сигналов с командаппарата и со всех датчиков лебедки (инкрементные, абсолютные, индуктивные, контактные, термо и т.д.), схемы управления частотным преобразователем, контакторами для нерегулируемых систем, всеми линиями управления.

Контроллер легко настраивается, имеет всю необходимую индикацию, быстро и удобно монтируется в шкаф управления.

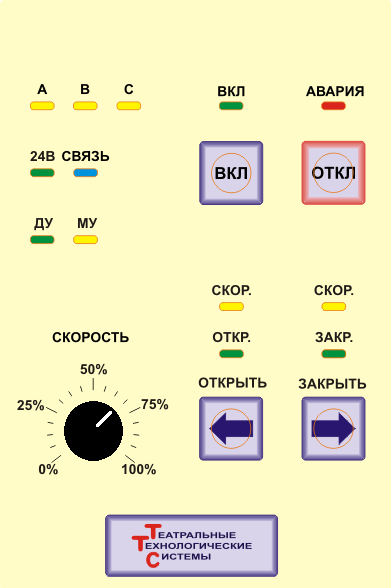

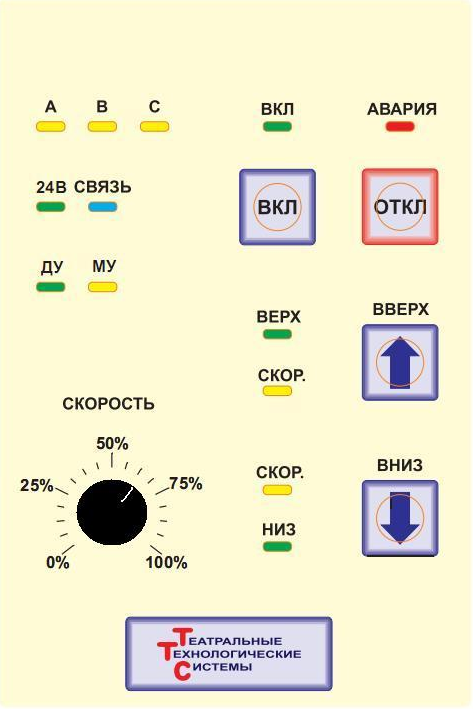

Пульты местного управления шкафов управления

Пульт местного управления (ПМУ) устанавливается на все ШУ с контроллером DCS/S-2.2. ПМУ позволяет осуществлять управление ШУ в местном режиме и при настройке электропривода. Возможна установка ПМУ внутри шкафа.

  • Включение, выключение привода
  • Управление движением, регулирование скорости
  • Индикация состояния привода, линий питания и управления
  • Индикация концевых выключателей


Преобразователи частоты

Для управления электродвигателями во всех шкафах управления мы применяем преобразователи частоты OMRON серии MX2 и Mitsubishi серии FX2.

После проведения испытаний более 10 видов преобразователей частоты по различным параметрам, были выбраны именно эти ПЧ, как наиболее надёжные и эффективные для управления сценической механикой при оптимальном соотношении цена-качество.

При правильной настройке параметров преобразователь частоты Omron MX2 и Mitsubishi FX2 совместно с контроллером DCS/S-2.2 обеспечивают:

  • плавное и бесшумное движение механизмов
  • высокую точность позиционирования
  • высокую нагрузочную способность электропривода на низких скоростях
  • работу привода без потери момента во всем диапазоне регулирования



       Шкафы питания механооборудования

Шкафы питания механооборудования (ШПМ) применяются для распределения электропитания для шкафов управления (ШУ) сценическими механизмами.

Конструкция ШПМ и его схема зависят от количества ШУ, их топологии, мощности и т.д. К ШПМ могут подключаться как индивидуальные, так и групповые шкафы управления.

В ШПМ устанавливается устройство контроля качества питающего напряжения и контроля правильного чередования фаз, а так же главный контактор питания системы (или части системы) приводов механического оборудования, другие схемы контроля.

Стандартное исполнение ШПМ – в корпусе 1500*800*300, со степенью защиты IP-54. Возможно исполнение в любых других корпусах.
