Полетные устройства ТТС для театральных постановок

Использование в спектакле полетного устройства — это способ сделать представление ярким и незабываемым для зрителя!

Из этой статьи вы узнаете:

• из чего состоит полетное устройство;
• как управляется полетное устройство;
• в каких театрах используется полетное устройство.

Полетное устройство — сложный элемент театральной машинерии, который украсит любую постановку эффектной кинематикой и произведет неизгладимое впечатление на зрителя!

Полетное устройство — элемент верхней механики сцены, который позволяет перемещать декорации и артистов одновременно в горизонтальном и вертикальном направлениях. Оно может устанавливаться на любой план сцены. Это сложный элемент театральной машинерии, способный украсить любую постановку эффектной кинематикой.

Полетное устройство — самоходная управляемая каретка с лебедкой подъема, которая двигается по замкнутому треку, расположенному над фальш-потолком зала.

Старинная техника сценических полетов до сих пор находит применение в отдельных спектаклях, особенно музыкальных и сказочных. Самый простой вид сценического полета, предназначенного для бутафорских изделий, состоит из наклонно натянутого троса и планки, скользящей по нему на двух или более кольцах. Трос обычно натягивается между боковыми галереями. К планке прикрепляется предмет, скорость полета которого может регулироваться тонким шнуром.

Этот способ пригоден только для прямолинейного перемещения предмета в воздухе. Полеты по сложным траекториям, совмещающим вертикальное и горизонтальное перемещение, требуют более сложной техники.

Наиболее часто применяемым является полет, основанный на движении специальной каретки с полиспастным блоком. Это полетное устройство состоит из тросовой дороги, натянутой поперек сцены, роликовой каретки и полиспастного подвешенного блока.

Что входит в состав конструкции:

• несущая ферма;
• лебедка горизонтального перемещения;
• лебедка вертикального перемещения;
• трособлочная система.

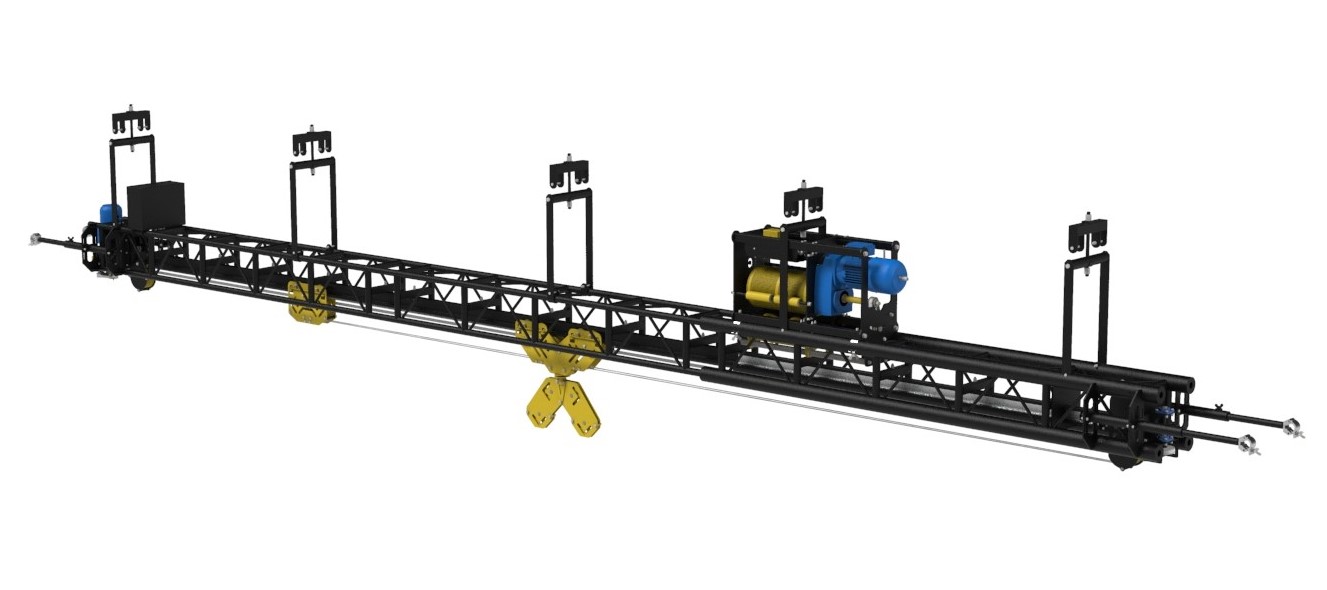

- несущая ферма

- кронштейны подвесов

- трек дороги

- лебедки вертикального и горизонтального перемещения

- каретки основная и компенсационная

- блочная система

- тросовая система

- шкаф управления

- комплект датчиков абсолютного положения и нагрузки

- компьютерная система управления

- комплект кабелей

В стоимость входит обучение персонала театра сборке системы и работе с компьютерной системой управления.

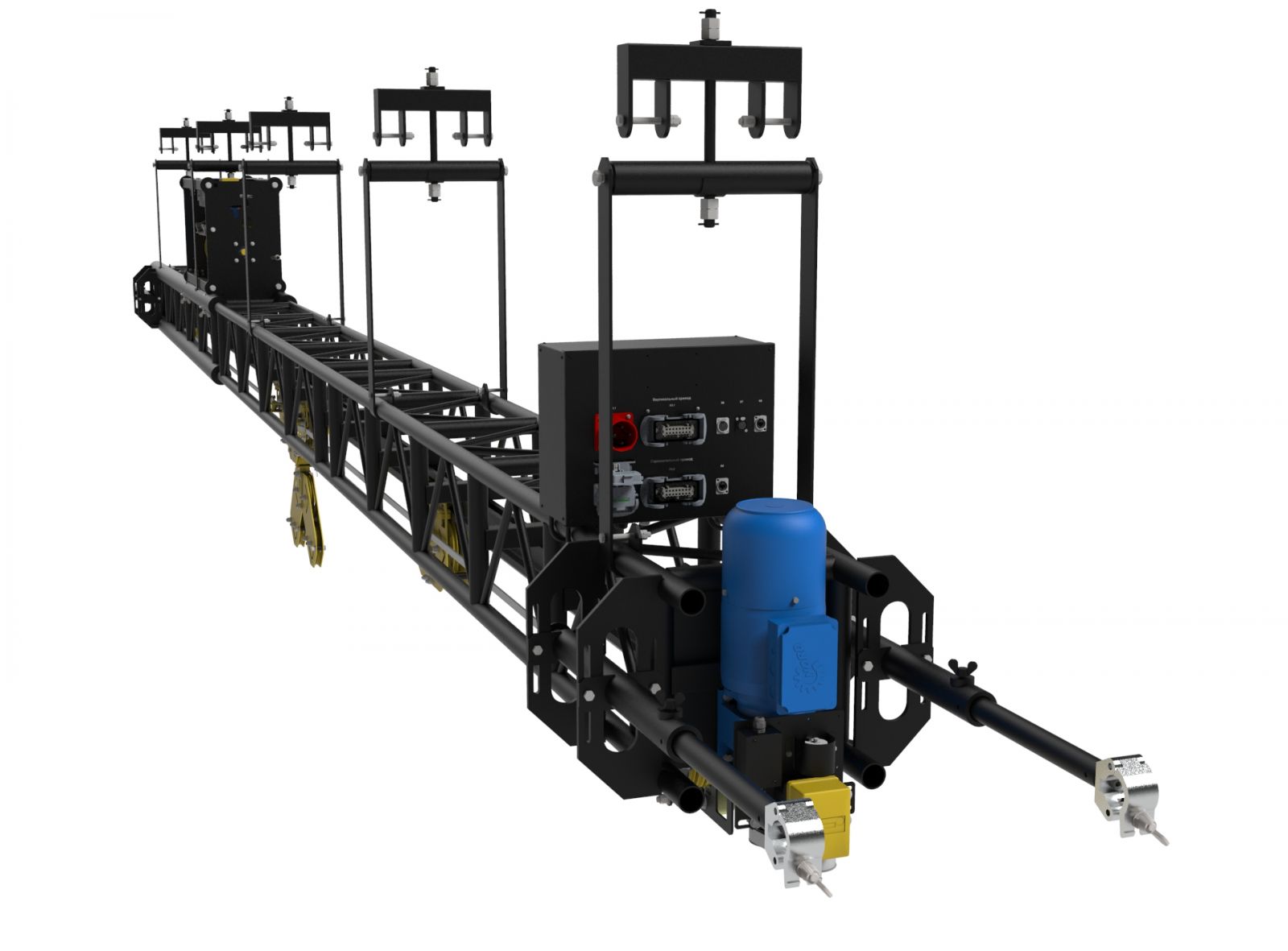

- несущая ферма

- кронштейны подвесов

- трек дороги

- лебедки вертикального и горизонтального перемещения

- каретки основная и компенсационная

- блочная система

- тросовая система

- шкаф управления

- комплект датчиков абсолютного положения и нагрузки

- компьютерная система управления

- комплект кабелей

В стоимость входит обучение персонала театра сборке системы и работе с компьютерной системой управления.

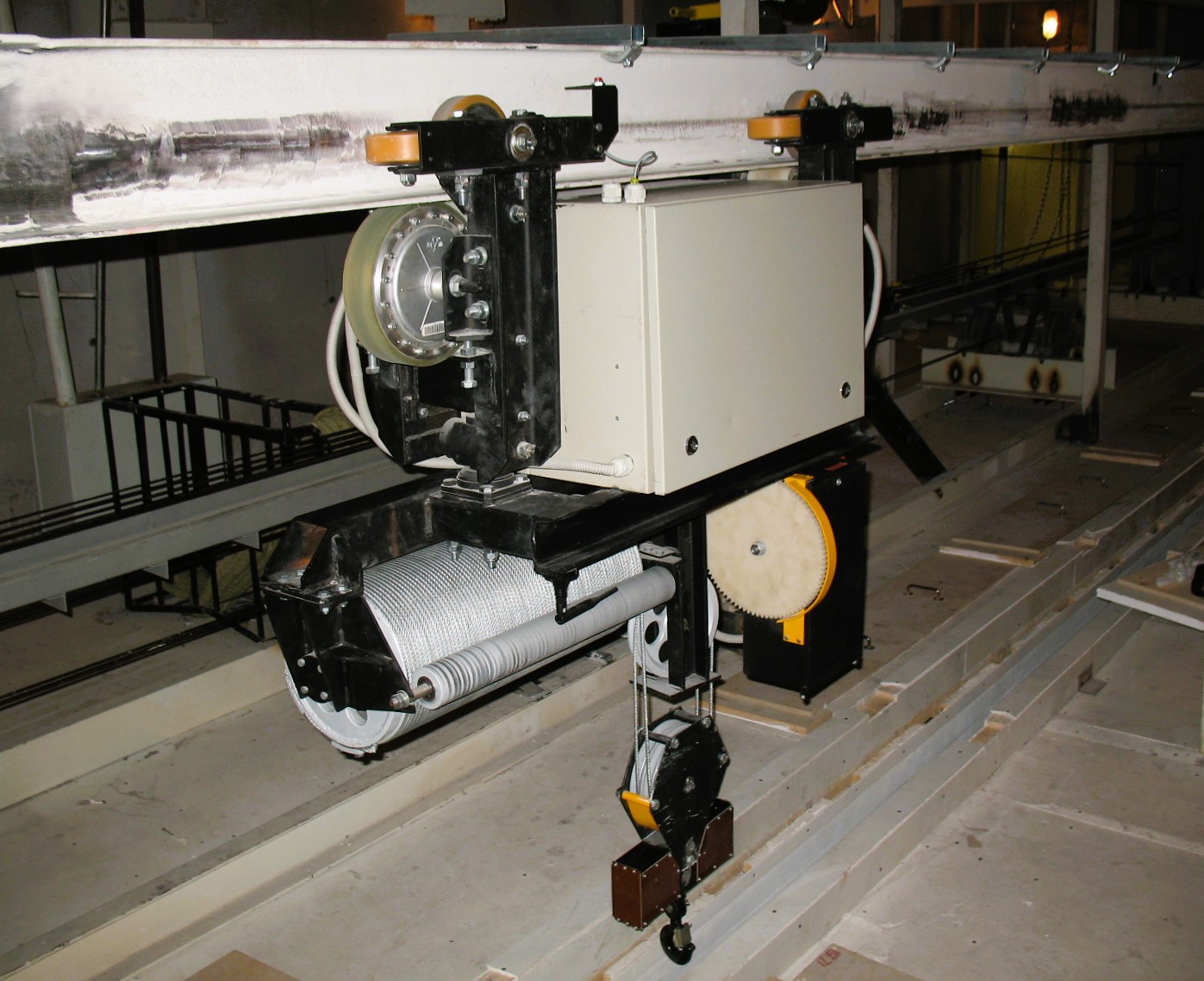

• полотно полетной дороги
• узел крепления полетной дороги к штанкету
• обводной блок
• каретка полетного устройства
• траверса полетного устройства
• лебедка горизонтального перемещения безредукторная
• лебедка вертикального перемещения безредукторная
• головка вращения (грузоподъемность — 250 кг)
• планка ограничителя в комплекте с метизами
• метизы для крепления обводного блока
• метизы для соединения полотен полетной дороги
• блок тройной для крепления к полотну полетной дороги
• блок тройной для крепления к галерее
• блок, закрепляемый на головку стандартного штанкетного калкаша
• блок для перевода троса от лебедки к калкашу
• устройство крепления полотна полетной дороги к галерее
• узел крепления полотна полетной дороги к колосникам
• цепь крепления полотна полетной дороги к колосникам
• лебедки театральные электрические вертикального перемещения
• лебедки театральные электрические горизонтального перемещения

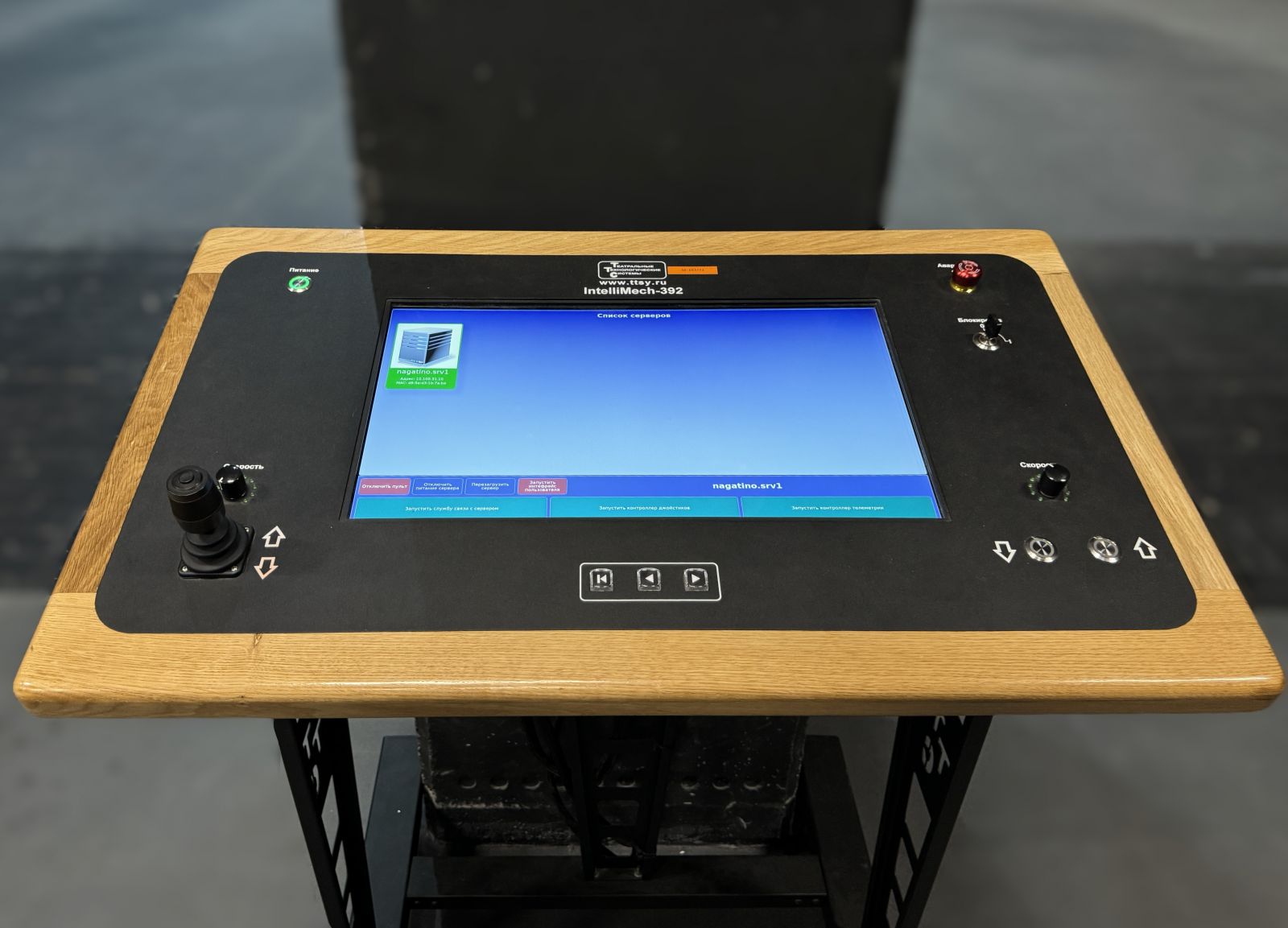

Полетные устройства производства ТТС управляются при помощи компьютерной системы управления TTS IntelliMech.

Компьютерные системы управления механикой сцены TTS IntelliMech — современная система, которая позволяет реализовать все возможности сценической механики и практически любые сценографические требования постановщика. Она сокращает время на подготовку и смену декораций, обслуживание сценических механизмов и снижает риск ошибок.

Подробнее о пульте управления IntelliMech читайте по ссылке.

“Театральные Технологические Системы” готовы спроектировать и произвести полетное устройство под ваш индивидуальный заказ.

Например, для Большого театра, оперы “Осуждение Фауста”, компанией ТТС было изготовлено уникальное полетное устройство.

Полетное устройство на сцене Большого театра уже существовало, но не удовлетворяло запросам режиссера. По заданию театра устройство было фактически создано заново. От исходного механизма осталась только несущая алюминиевая ферма, усиленная дополнительными элементами после расчетов на увеличившиеся нагрузки.

Остальные компоненты: лебедки вертикального и горизонтального перемещения, основная и компенсирующая каретки с бесшумными колесами с полиуретановым покрытием, шкаф управления на базе осевых контроллеров ТТС серии DCS и преобразователей частоты Mitsubishi, электронная система управления IntelliMech были сконструированы и изготовлены с нуля.

Подробнее об этом читайте в нашей статье: Полетное устройство для Большого театра.

Также предлагаем прочитать о создании уникальной системы полетного устройства для Государственного русского драматического театра в Улан-Удэ.

Полетное устройство — элемент верхней механики сцены, который позволит создателям спектакля добавить постановке ощущения магии и волшебства!

Заказывая полетное устройство у компании ТТС, вы можете быть уверены в выполнении работы в срок, в полном объеме и с превосходным качеством.
